手機攝像頭失效分析

背景介紹

某手機攝像頭模組組裝后測試出現功能失效，排查確認為組件內部開路失效，部分失效產品加熱后功能恢復，部分失效產品故障穩定?，F(xiàn)對比分析NG手機攝像頭和OK手機攝像頭，找出產品失效原因。

檢測分析

1 外觀檢查

對NG攝像頭和OK攝像頭進行光學放大觀察， NG攝像頭、OK攝像頭的FPC與連接器表面無明顯異常。

2 電性能分析

測量失效產品失效線路上的連接器引腳的對地阻抗，以確認失效現象，結果如表1所示，NG攝像頭上失效線路存在開路現象，且部位失效線路的失效現象不穩定。

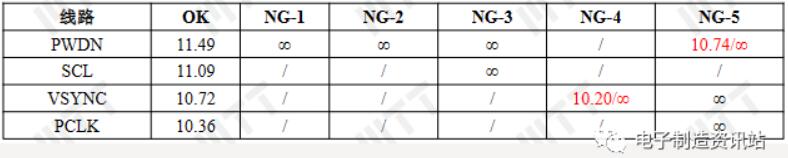

表1 各樣品的失效線路上連接器端引腳對地阻抗（MΩ）

3 X-Ray 無損分析

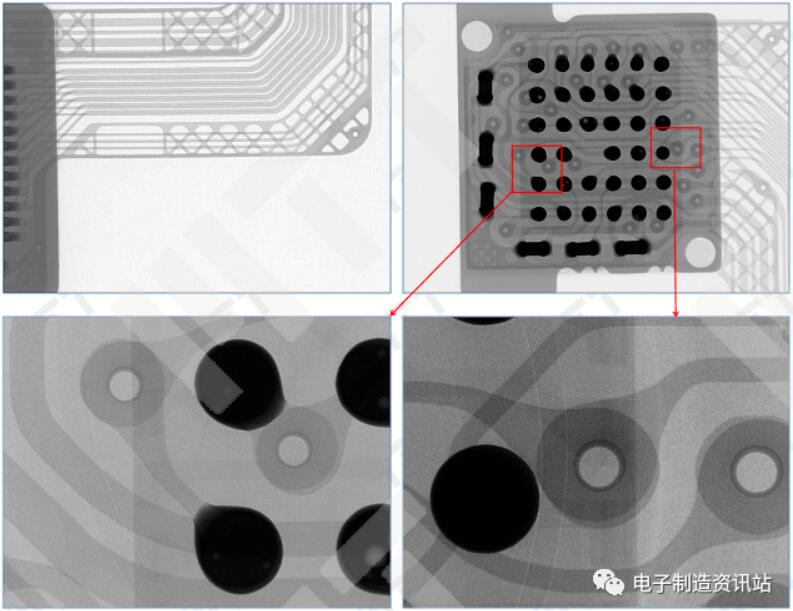

對失效樣品進行 X-Ray 無損分析，結果如圖 1所示，失效樣品失效線路所對應的連接器、FPC 內部走線以及芯片內部結構、焊點、通孔等都無明顯異?，F(xiàn)象。

4 剖面分析

對NG攝像頭失效線路（PWDN）上連接器所對應的引腳焊點、芯片焊點、芯片通孔進行剖面分析，NG攝像頭以及OK 攝像頭的連接器焊點、芯片焊點、芯片通孔、IMC層無明顯異常存在。

對焊接后的NG攝像頭進行剖面觀察，分析其焊盤及與焊盤相連的走線狀況。發現 PWDN與SCL走線存在明顯斷裂現象，而OK產品的PWDN走線正常，SCL走線也存在開裂現象但未完全斷裂，如圖3與圖4所示。

綜上所述，NG 產品的失效現象產生的主要原因?yàn)樾酒瑑?nèi)部焊點走線存在斷裂現象。

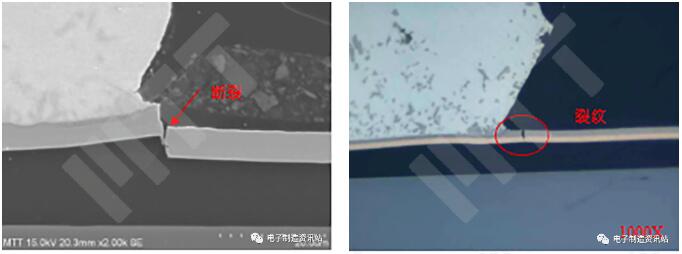

圖3 剖面 1（PWDN）測試圖片

圖4 剖面 2（SCL）測試圖片

5 表面形貌分析

對 NG攝像頭進行解焊，然后用化學試劑去除芯片焊盤附近的有機物質，然后觀察焊點附近的走線表面形貌。發現NG攝像頭上 PWDN 與 VSYNC 的走線都存在明顯的斷裂現象，但 PCLK 的走線未發現明顯斷裂現象；而其他走線上也發現有裂紋存在，如圖 5 所示。

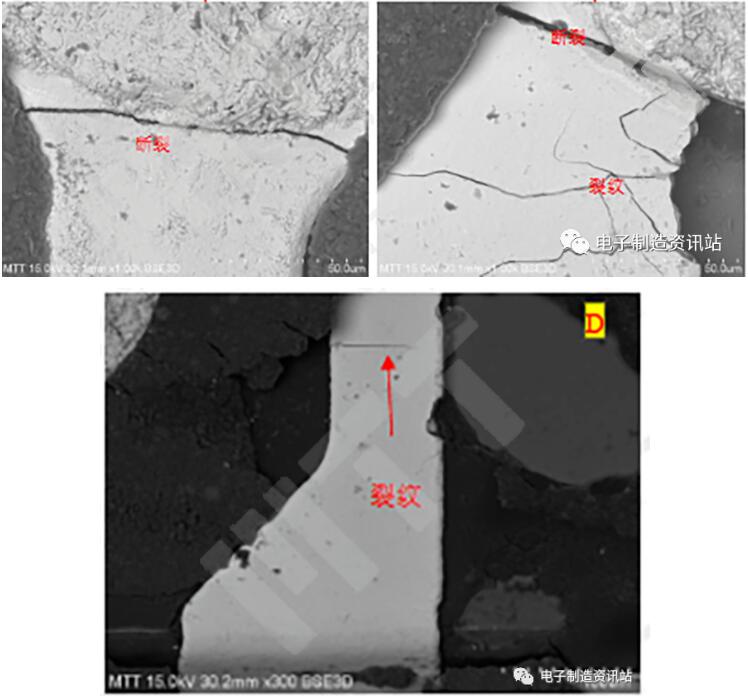

圖5 表面形貌測試圖

結論

導致攝像頭內部線路開路主要原因?yàn)樾酒更c(diǎn)附近走線存在明顯斷裂。
