引言

貼片式元器件具有體積小、質量輕、組裝密度高、性能優良、成本低等諸多優點；但在實際應用中，因其結構脆、易出現裂紋空洞而引起器件斷裂等失效問題，嚴重影響產品組件的可靠性。本文以貼片電阻開裂失效分析為例，通過形貌觀察、切片分析、斷口分析等方法，分析貼片電阻的失效原因與失效機理，并提出改善建議。

一、案例背景

某電子設備的開關電源出現不良，分析為電阻開裂導致，不良率為約0.32%。

二、分析過程

1. 外觀檢查

利用體視顯微鏡對失效電阻及正常電阻表面進行外觀檢查， 所有失效電阻上表面及側面都發現裂紋現象，裂紋主要沿調阻槽分布。正常電阻表面完好，未發現明顯異?，F(xiàn)象。

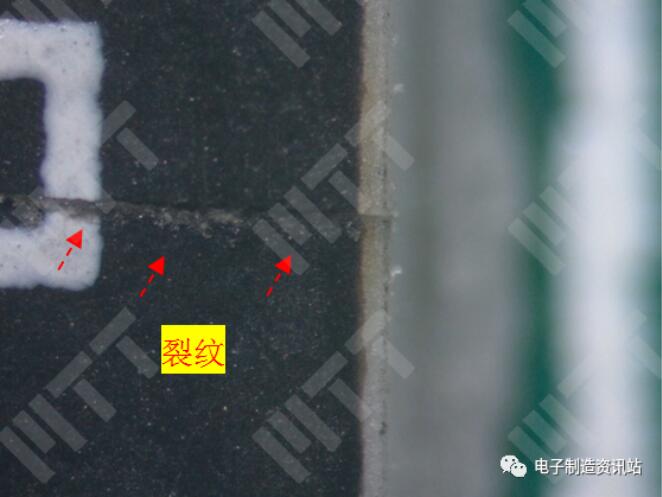

圖1. 失效電阻外觀檢查照片

2. 阻值測量

為了確認失效電阻阻值是否變化，將電阻兩端連線割斷后，利用微小歐姆計對電阻進行阻值測量。測量結果顯示，割線后，失效電阻阻值無窮大，而正常電阻阻值為215.81mΩ（阻值正常），說明失效電阻存在開路現象。

3. X-Ray透視觀察

利用X-Ray對失效電阻及正常電阻進行透視觀察。失效電阻開裂位置均沿調阻槽分布，呈現貫穿性開裂現象。正常電阻未發現開裂等異?，F(xiàn)象。

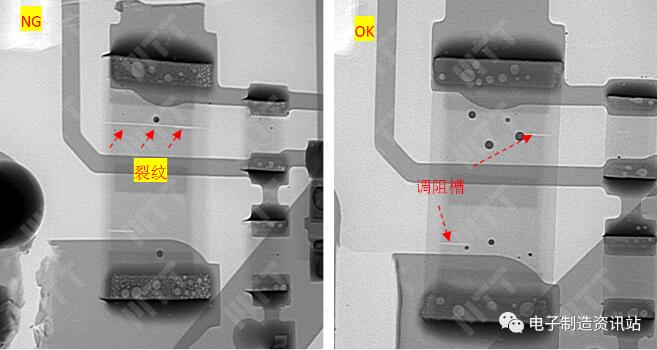

圖2. 失效電阻及正常電阻X-Ray觀察照片

4. 剖面分析

為了觀察電阻開裂狀況，對失效電阻及正常電阻分別進行切片分析，結果如下。

失效品電阻：如圖3及表1所示，切片后觀察結果：①電阻完全斷裂，斷口整齊，電阻開裂位置向上拱起；②經SEM放大觀察及成分確認，電阻與PCB之間除發現封裝硅膠填充外，還發現較大界面間隙，說明開裂發生在灌膠之后，并且電阻承受了較大彎曲應力影響；③開裂界面及電阻下方未發現異常異物存在，排除界面異物殘留對電阻開裂影響。

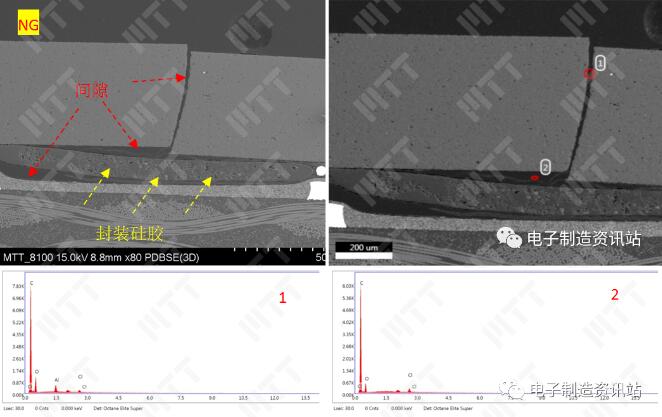

圖3. 失效品電阻位置切片后SEM圖片及EDS能譜圖

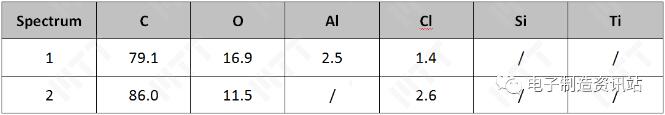

表1. 失效品電阻位置切片后成分測試結果（wt.%）

正常品電阻：如圖4所示，切片結果顯示：①電阻完好，未見明顯開裂等異?，F(xiàn)象；②調阻槽傷及陶瓷基體，影響電阻整體強度。

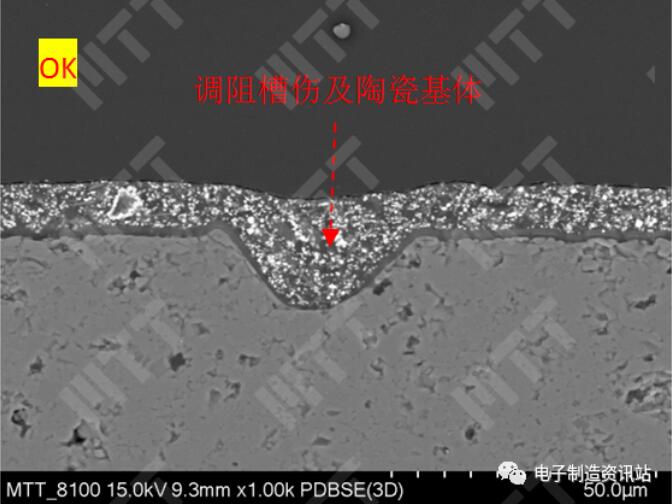

圖4. 正常電阻位置切片后SEM照片

以上結果表明，電阻開裂發生于灌膠之后，并且承受過較大彎曲應力影響，導致電阻呈現脆性斷裂并向上拱起。發現調阻槽傷及陶瓷基體，影響電阻整體強度。

5. 斷口分析

為了進一步確認電阻開裂是否為脆性斷裂，將開裂電阻取下，用SEM對斷口兩側進行觀察，結果如圖5及表2所示。

觀察結果顯示：①斷口界面整體平整，呈現脆性斷裂形貌；②局部放大后，可以觀察到開裂界面沿調阻槽分布，且調阻槽傷及陶瓷基體；③成分分析顯示，開裂界面未發現異常元素存在，進一步排除界面污染對開裂的影響。

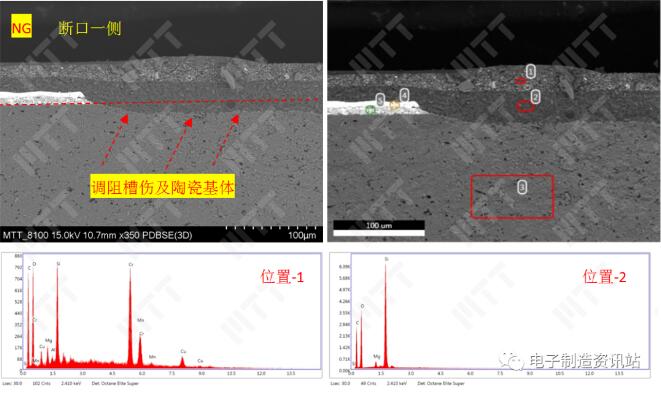

圖5. 失效品電阻開裂斷口形貌

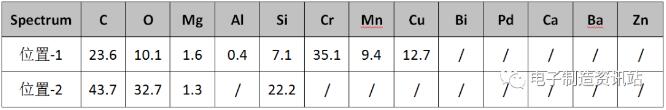

表2. 失效品電阻開裂斷口成分測試結果（wt.%）

三、總結分析

通過對失效電阻及正常電阻外觀檢查、電阻測量及X-Ray觀察分析，可以確定失效電阻發生了貫穿性開裂，開裂主要沿調阻槽分布。

通過剖面分析，結果顯示：①開裂電阻斷口整齊，呈現脆性斷裂特征；②開裂電阻下方發現界面間隙，電阻呈向上拱起特征，說明電阻開裂發生于灌膠之后，并且承受過較大彎曲應力影響；③開裂界面位置及電阻下方未發現明顯異物存在，排除異物對電阻開裂的影響；②電阻調阻槽傷及陶瓷基體，影響電阻強度。

為了進一步確認電阻開裂是否為脆性斷裂，對斷口表面進行SEM+EDS分析，結果顯示：①開裂界面平整，呈現明顯脆性斷裂特征；②斷口界面未發現明顯異常元素存在，進一步排除界面異物對電阻開裂的影響；③發現調阻槽傷及陶瓷基體現象。

四、結論與建議

綜上所述，導致電阻異常開裂的原因?yàn)椋孩匐娫垂嗄z后，電阻整體承受了較大彎曲應力，導致電阻沿調阻槽（調阻槽位置為電阻薄弱位置）位置脆性斷裂；②電阻調阻槽傷及陶瓷基體，影響電阻強度。

建議：

1. 排查電阻位置應力來源；

2. 減小調阻槽深度，避免調阻槽傷及陶瓷基體。
