1、背景介紹

高分子材料老化是高分子材料斷裂、開裂、漏液等失效的常見原因，在實(shí)際使用時(shí)，高分子材料產(chǎn)品多為不規(guī)則的結(jié)構(gòu)件，通過物理性能測(cè)試來表征其老化十分困難，可以選擇通過化學(xué)、熱學(xué)的方法來表征，只需微量的樣品，就可對(duì)使用中的材料進(jìn)行老化分析，及時(shí)掌握材料老化情況，對(duì)老化嚴(yán)重的產(chǎn)品及時(shí)更換，防患于未然。

2、案例介紹

委托商樣品為三元乙丙橡膠圈，客戶端使用過程中發(fā)生漏液，客戶懷疑產(chǎn)品發(fā)生了老化，委托美信對(duì)產(chǎn)品進(jìn)行老化分析樣品如圖所示1所示。

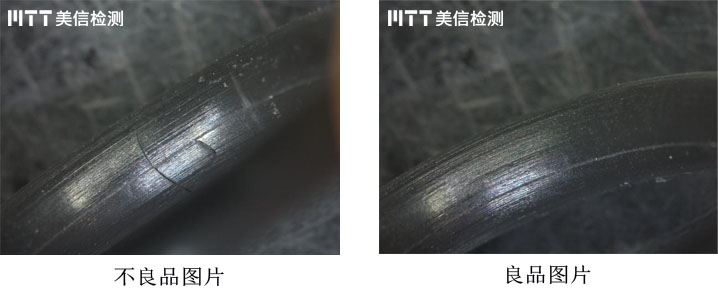

圖1. 委托商樣品圖片

美信技術(shù)團(tuán)隊(duì)利用專業(yè)經(jīng)驗(yàn)，結(jié)合相關(guān)實(shí)驗(yàn)儀器，經(jīng)過充分評(píng)估，制定出詳細(xì)的解決方案，順利找到了原因。通過差示掃描量熱儀（DSC）和熱失重分析儀（TGA），依據(jù)相關(guān)標(biāo)準(zhǔn)，對(duì)不良品與良品進(jìn)行氧化誘導(dǎo)期和熱失重分析對(duì)比分析：不良品的氧化誘導(dǎo)期小于1min，而良品的氧化誘導(dǎo)期為20.4min；不良品第一階段起始分解溫度為127.2℃，良品第一階段起始分解溫度為292.0℃，結(jié)合DSC和TGA結(jié)果，不良品已經(jīng)發(fā)生明顯的熱氧降解，結(jié)果詳見譜圖2：

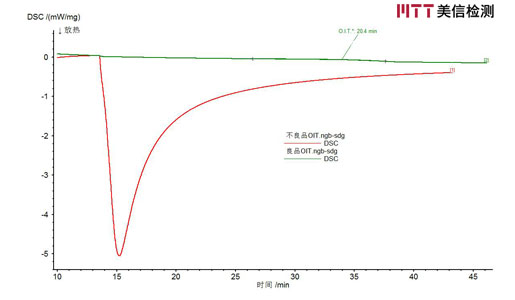

良品與不良品OIT DSC對(duì)比譜圖

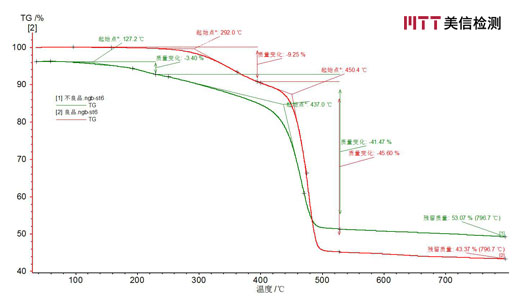

不良品與良品TGA對(duì)比譜圖

圖2. 不良品與良品DSC與TGA對(duì)比圖譜

結(jié)論：對(duì)比不良品和良品譜圖可知，不良品已經(jīng)發(fā)生了明顯的熱氧老化，需要及時(shí)更換。

*** 以上內(nèi)容均為原創(chuàng)，如需轉(zhuǎn)載，請(qǐng)注明出處 ***
